ग्रेनाइट वी-फ्रेम संगमरमर वी-फ्रेम-mai

वी-आकार के ग्रेनाइट फ्रेम यांत्रिक प्रसंस्करण आरू मैनुअल परिशुद्धता पीसने के माध्यम स॑ "जिनान किंग" प्राकृतिक ग्रेनाइट सामग्री स॑ बनलऽ छै । काला चमक, एक समान संरचनात्मक बनावट, अच्छा स्थिरता, उच्च शक्ति, उच्च कठोरता, ग्रेनाइट वी-आकार के फ्रेम के साथ उच्च परिशुद्धता, कोई जंग, एसिड और क्षार प्रतिरोध, कोई चुंबकीयकरण, कोई विरूपण, और अच्छा पहनने के प्रतिरोध जैसे फायदा | यांत्रिक प्रसंस्करण आ घटक निर्माण उद्योगक मे निरीक्षण, मापन, अंकन, आ स्थिति कार्य कें लेल उपयुक्त.

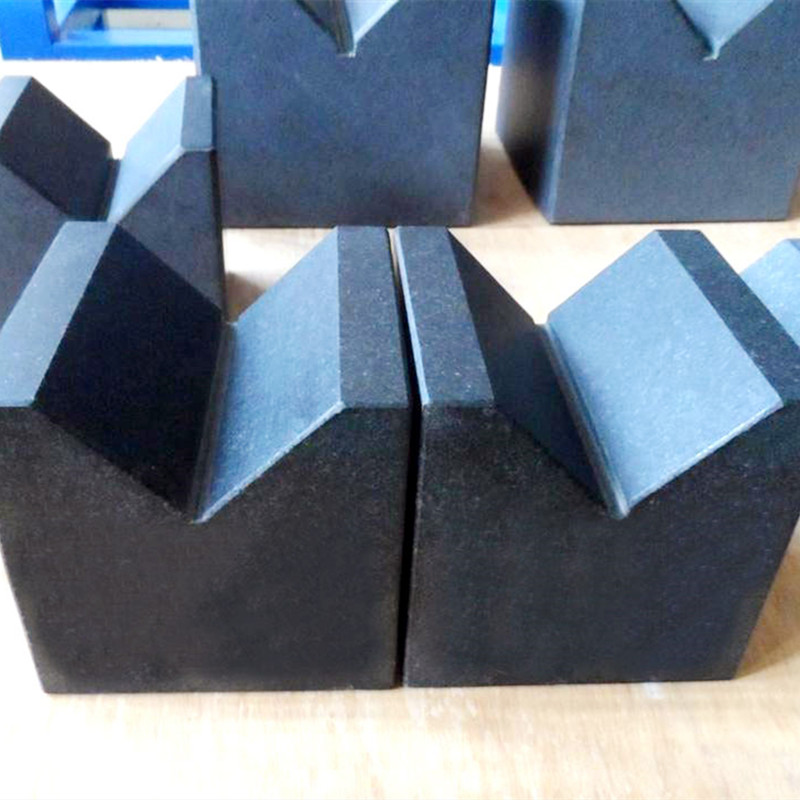

ग्रेनाइट मापने के उपकरण वी आकार काला ब्लॉक

ग्रेनाइट वी-फ्रेम के परिशुद्धता: स्तर 000-1.

ग्रेनाइट वी ब्लॉक (वी फ्रेम) अनुप्रयोग: यांत्रिक प्रसंस्करण मे शाफ्ट संरेखण

यांत्रिक प्रसंस्करण मे, कंपन कें न्यूनतम करय, पहनय कें कम करय, आ घूमय वाला मशीनरी कें इष्टतम प्रदर्शन सुनिश्चित करय कें लेल सटीक शाफ्ट संरेखण महत्वपूर्ण छै. स्टोरेन केरऽ ग्रेनाइट वी ब्लॉक (वी फ्रेम) ई चुनौती लेली एगो स्थिर, सटीक समाधान प्रदान करै छै, जेकरा स॑ जिनान किंग ग्रेनाइट केरऽ प्राकृतिक गुणऽ के लाभ उठाय क॑ उद्योग भर म॑ शाफ्ट संरेखण कार्यऽ म॑ बेजोड़ सटीकता उपलब्ध करैलऽ जाय छै- ऑटोमोटिव निर्माण स॑ ल॑ क॑ एयरोस्पेस इंजीनियरिंग तक ।

1. शाफ्ट संरेखण के आधार: ग्रेनाइट वी-फ्रेम्स एक्सेल किएक

स्टोरेन के ग्रेनाइट वी ब्लॉक शाफ्ट संरेखण के लेल तीन कोर फायदा प्रदान करैत अछि:

आयामी स्थिरता: जिनान किंग ग्रेनाइट (हार्डनेस ≥70hs) तापीय विस्तार के एक कम गुणांक (8.3×10⁶/°C), तापमान स्विंग्स (10°C–40°C) के पार संरेखण सटीकता बनाए रखने वाला एक कम गुणांक के घमंड करै छै. स्टील वी-ब्लॉक के विपरीत जे अप्रत्याशित रूप स॑ विस्तारित/अनुबंधित करै छै, हमरऽ ग्रेनाइट फ्रेम ±5μm/m के भीतर शाफ्ट क॑ संरेखित रखै छै, चाहे वू बिना गरम करलऽ गेलऽ कार्यशाला म॑ भी ।
कंपन भिगोना : पत्थर केरऽ दानेदार संरचना स्टील के तुलना म॑ 60% अधिक कंपन क॑ सोख॑ छै, जे उच्च गति वाला मशीनिंग के दौरान संरेखण क॑ बनाए रखै लेली महत्वपूर्ण छै । एक 160×160×90mm ग्रेनाइट वी फ्रेम 3000 आरपीएम पर घूमते हुए 50 किलोग्राम शाफ्ट क॑ स्थिर करी क॑ टूल केरऽ बकबक आरू सतह केरऽ खुरदरा (आरए ≤0.8μm) क॑ कम करी दै छै ।
जंग प्रतिरोध: प्राकृतिक रूप सं शीतलक, तेल, आ नमी सं प्रतिरक्षा, स्टोरेन ग्रेनाइट वी ब्लॉक कें लेल शून्य जंग रोकथाम कें आवश्यकता होयत छै-जतय स्टील कें विकल्प महीना कें भीतर क्षय भ जायत छै, जतय स्टील कें विकल्पक कें क्षय भ जायत छै.

2. हर संरेखण आवश्यकता के लिये परिशुद्धता ग्रेड

अपन आवेदन के लेल सही सटीकता स्तर चुनू:

ग्रेड 000 (±2μm फ्लैटनेस): एयरोस्पेस घटक निर्माण, एक 100×100×63mm ग्रेनाइट वी फ्रेम क॑ ASME B89.3.2 मानकऽ के लेलऽ टाइटेनियम अलॉय शाफ्ट क॑ संरेखित करै छै, जेट इंजन रोटर लेली 5μm के भीतर एकाग्रता सुनिश्चित करै छै-आमाइकिंग वायुकारक ड्रैग लेली आक्रेटिकल ।
ग्रेड 0 (±5μm फ्लैटनेस): ऑटोमोटिव पावरट्रेन असेंबली, एक 200 × 200×125mm फ्रेम स्थिति क॑ ±0.01mm/m समानांतरता के साथ स्टील क्रैंकशाफ्ट, उच्च-हॉर्स पावर इंजन म॑ 30% स॑ असर पहनै क॑ कम करै छै ।
ग्रेड 1 (±10μm फ्लैटनेस):सूट सामान्य औद्योगिक कार्य जेना कन्वेयर रोलर संरेखण, जतय एकटा 300×300 मिमी ग्रेनाइट वी ब्लॉक मशीन बेड कें लेल 90° शाफ्ट लंबवत सुनिश्चित करयत छै, पैकेजिंग लाइनक मे बेल्ट फिसलन कें समाप्त करयत छै.

3. यांत्रिक प्रसंस्करण मे प्रमुख अनुप्रयोग

सीएनसी मशीन सेटअप:एक स्टोरेन ग्रेनाइट वी फ्रेम (ग्रेड 000, 63×63×90mm) स्थापना के दौरान सीएनसी खराद स्पिंडल शाफ्ट के सीधेपन के सत्यापन करै छै, ई सुनिश्चित करै छै कि उपकरण पथ चिकित्सा उपकरण घटक के सटीक मशीनिंग के लेल ±0.005mm के भीतर रह॑ छै.
गियरबॉक्स विधानसभा: भारी उपकरण निर्माण म॑, एक 160×160×90mm ग्रेनाइट वी ब्लॉक प्लैनेटरी गियर शाफ्ट क॑ 8μm के भीतर संरेखित करै छै, जेकरा स॑ शोर उत्सर्जन क॑ कम करलऽ जाय छै आरू गियर लाइफ क॑ निर्माण मशीनरी म॑ 25% तक बढ़ाबै छै ।
एयरोस्पेस इंजन परीक्षण:हमरऽ जंग-प्रतिरोधी फ्रेम थकान परीक्षण के दौरान इनकोनेल शाफ्ट क॑ समर्थन करै छै, जेकरा म॑ बिना आयामी ड्रिफ्ट के 10,000+ भार चक्र के माध्यम स॑ संरेखण क॑ बनाए रखलऽ जाय छै-अत्यधिक परिस्थिति म॑ इंजन केरऽ प्रदर्शन क॑ मान्य करै लेली क्रिटिकल ।

4. स्टोरेन के संरेखण उत्कृष्टता के प्रति प्रतिबद्धता

प्रमाणित परिशुद्धता: हर ग्रेनाइट वी ब्लॉक लेजर इंटरफेरोमीटर कें उपयोग सं कैलिब्रेट कैल जायत छै, जेकरा मे जीबी/टी 20428-2006 आ आईएसओ 1101 मानक कें लेल ट्रेसेबल प्रमाणीकरण होयत छै, जे कठोर गुणवत्ता लेखा परीक्षा कें अनुपालन सुनिश्चित करयत छै.
कस्टम समाधान: स्वचालित असेंबली लाइनक कें लेल रिसेस्ड माउंटिंग छेद कें साथ 500×500 मिमी फ्रेम कें जरूरत छै? हमरऽ ओईएम टीम 4-6 सप्ताह म॑ बेस्पोक डिजाइन उपलब्ध करै छै, जे आपकऽ अद्वितीय शाफ्ट संरेखण जरूरतऽ लेली अनुकूलित छै ।
दीर्घायु गारंटी: सतह पहनने या आयामी परिवर्तन के खिलाफ 2 साल के वारंटी के समर्थन स॑ हमरऽ ग्रेनाइट वी फ्रेम स्टील विकल्पऽ स॑ 5x स॑ बाहर होय जाय छै, जेकरा स॑ ओकरऽ जीवन काल के ऊपर $1,500+ प्रति उपकरण के कुल लागत बचत मिलै छै ।

शाफ्ट संरेखण संयोग सं नहि छोड़ू-विश्वास स्टोरेन कें ग्रेनाइट वी ब्लॉक कें स्थिरता, परिशुद्धता, आ स्थायित्व कें वितरित करय कें लेल जे आधुनिक यांत्रिक प्रसंस्करण कें मांग छै. चाहे सीएनसी मशीन कें कैलिब्रेट करनाय, गियरबॉक्स कें इकट्ठा करनाय, या एयरोस्पेस इंजन कें परीक्षण करनाय, हमर ग्रेनाइट वी फ्रेम सुनिश्चित करय छै कि हर शाफ्ट कें पूर्णता कें लेल संरेखित कैल गेल छै, डाउनटाइम कें न्यूनतम करनाय, अपशिष्ट कें कम करनाय, आ अहां कें तैयार उत्पादक कें गुणवत्ता कें ऊंचा करनाय. आइये अपन ग्रेनाइट वी फ्रेम के श्रृंखला के अन्वेषण करू आ पत्थर के इंजीनियर परिशुद्धता के अंतर के अनुभव करू.

ग्रेनाइट वी ब्लॉक (वी-फ्रेम) देखभाल: सफाई एवं भंडारण सर्वोत्तम प्रथा

अपन ग्रेनाइट वी ब्लॉक (वी-फ्रेम) कें परिशुद्धता आ दीर्घायु कें संरक्षित करय कें लेल उचित रखरखाव कुंजी छै. स्टोरेन केरऽ प्रीमियम ग्रेनाइट वी-फ्रेम, जिनान किंग ग्रेनाइट स॑ तैयार करलऽ गेलऽ, न्यूनतम रखरखाव लेली इंजीनियरिंग करलऽ जाय छै-लेकिन ई सर्वोत्तम प्रथा के पालन करै छै कि ई दशकऽ लेली भी सही आरू क्षति-मुक्त बनलऽ रहै छै, कठोर औद्योगिक वातावरण म॑ भी ।

1. दैनिक सफाई : दूषित पदार्थ के धीरे-धीरे निकालू

ग्रेनाइट केरऽ गैर-छिद्रपूर्ण सतह अधिकांश दूषित पदार्थऽ के प्रतिरोध करै छै, लेकिन नियमित सफाई अवशेष जमाव क॑ रोकै छै जे संरेखण क॑ प्रभावित करी सकै छै:
जरूरत कें उपकरण: सॉफ्ट माइक्रोफाइबर कपड़ा, पीएच-न्यूट्रल क्लीनर (जैना, स्टोरेन कें ग्रेनाइट देखभाल घोल), आ जिद्दी मलबा कें लेल एकटा रबर स्क्वीजी.

स्टेप-बाय-स्टेप २.:

वी-फ्रेम सतह क॑ एक सूखी कपड़ा स॑ पोंछ॑ छै ताकि ढीला धूल या धातु के शेविंग क॑ हटाय देलऽ जाय सक॑- ग्रेड 000 ग्रेनाइट वी ब्लॉक केरऽ ±2μm फ्लैटनेस क॑ बनाए रखै लेली आलोचक ।
स्वच्छ (1:10 आसुत जल सँ) पतला करू आ एकटा नम कपड़ा पर लगा दियौ, धीरे सँ तेल वा शीतलक दाग केँ झाड़ू। अम्लीय/क्षारीय विलायक कें उपयोग कहियो नहि करूं-ई समय कें साथ ग्रेनाइट कें सतह कें एचिंग कयर सकय छै.
लिंट-फ्री कपड़ा सं नीक सं सूखूं, इ सुनिश्चित करनाय की वी-ग्रूव मे कोनों नमी नहि रहय जतय शाफ्ट संपर्क करय.

प्रो टिप: भारी मशीनिंग वातावरण कें लेल, प्रत्येक पाली कें बाद साफ करूं ताकि अपघर्षक कणक (जैना, एल्यूमीनियम ऑक्साइड) कें 320-ग्रिट ग्राउंड सतह (आरए ≤0.8μm) कें खरोंच सं रोकल जा सकय.

2. भंडारण रणनीति : प्रभाव एवं तापमान परिवर्तन के खिलाफ सुरक्षा

अपन ग्रेनाइट वी ब्लॉक कें आयामी स्थिरता कें बनाए रखनाय आ वी-ग्रूव किनारक कें सुरक्षा कें लेल संग्रहीत करूं:

अल्पकालिक भंडारण (≤1 सप्ताह):

स्वच्छ कार्यशाला बेंच पर कंपन-नमकिंग रबर चटाई (5mm मोटाई) पर राखू, जे अन्य उपकरणक सं 100mm क्लीयरेंस सुनिश्चित करएयत छै. स्टोरेन केरऽ 160×160×90mm वी-फ्रेम, जेकरऽ वजन 18 किलोग्राम छै, नजदीकी मिलिंग ऑपरेशन के दौरान भी सुरक्षित रूप स॑ जगह प॑ रह॑ छै ।

दीर्घकालिक भंडारण (≥1 महीना):

आर्द्रता (आदर्श आरएच: 40%–60%) सं बचाबय कें लेल एसिड-मुक्त ऊतक पेपर या एंटी-स्टेटिक बबल रैप मे लपेटूं.
वी-ग्रूव आ बेस कें नीचा फोम सपोर्ट कें साथ एकटा सपाट शेल्फ पर क्षैतिज रूप सं संग्रहीत करूं, वजन कें समान रूप सं वितरित करूं ताकि 0.05mm/m SAG कें रोकल जा सकय जे असमर्थित फ्रेम मे भ सकय छै.
20°C ±2°C पर भंडारण तापमान बनाए रखें—जिनान किंग ग्रेनाइट केरऽ कम तापीय विस्तार (8.3×10—2C) केरऽ मतलब छै कि वार्पिंग केरऽ न्यूनतम जोखिम, लेकिन अत्यधिक उतार-चढ़ाव अंशांकन स्थिरता क॑ प्रभावित करी सकै छै ।

टालब: लटकनाय या ऊर्ध्वाधर भंडारण, जे वी-ग्रूव किनारक पर जोर द सकय छै-स्टोरेन क्षैतिज स्थिरता कें लेल सब ग्रेनाइट वी ब्लॉक कें डिजाइन करय छै, सुरक्षित शेल्फ प्लेसमेंट कें लेल प्रबलित आधार सतह कें साथ.

3. रखरखाव do’s & don’ts

करू:

10x आवर्धक कें उपयोग करयत छोट-छोट चिप (≤0.5mm) कें लेल त्रैमासिक कें निरीक्षण करूं—स्टोरेन क्षतिग्रस्त फ्रेम कें लेल ऑन-साइट पुनर्उत्प्रेर्य प्रदान करयत छै, जे मूल ग्रेड कें लेल समतलता कें पुनर्स्थापित करयत छै.
जीबी/टी 20428-2006 कें अनुपालन कें सत्यापन कें लेल सालाना स्टोरेन कें प्रमाणित कैलिब्रेशन सेवा कें उपयोग करूं, इ सुनिश्चित करयत छै की अहां कें ग्रेनाइट वी ब्लॉक अपन फैक्ट्री-परीक्षित परिशुद्धता कें बनाए रखयत छै.

नहि करु:

वी-फ्रेम क॑ ड्रॉप या स्ट्राइक-1 किलोग्राम प्रभाव भी वी-ग्रूव एज क॑ चिप करी सकै छै, जेकरा स॑ शाफ्ट संरेखण क॑ 15μm तलक प्रभावित करलऽ जाय छै ।
चुंबकीय उपकरणक कें साथ स्टोर करूं—ग्रानाइट कें गैर-चुंबकीय गुण (≤3μt) चुंबकीय क्षेत्र वातावरण कें लेल आदर्श छै, लेकिन पास कें चुंबक सतह कें खरोंचय वाला मलबा कें आकर्षित करय सकय छै.

4. स्टोरेन के देखभाल-वर्धित डिजाइन सुविधाएँ

हमर ग्रेनाइट वी ब्लॉक आसान रखरखाव के लेल बनल अछि:

गोल किनारे: सब कोना पर 3mm चैफर हैंडलिंग कें दौरान चिप कें जोखिम कें कम करय छै, जे तेज धार वाला विकल्पक कें साथ एकटा आम मुद्दा छै.
एंटी-स्टैटिक कोटिंग (वैकल्पिक): इलेक्ट्रॉनिक्स निर्माण कें लेल, 5μm प्रवाहकीय कोटिंग कें साथ वी-फ्रेम कें चयन करूं जे धूल कें कणक कें भगाबै छै, जे क्लीनूम वातावरण मे परिशुद्धता शाफ्ट संरेखण कें लेल महत्वपूर्ण छै.
कस्टम स्टोरेज केस: सीएनसी-कट इन्सर्ट कें साथ एकटा फोम-लाइन वाला हार्डवुड केस (सब आकार कें लेल उपलब्ध) कें ऑर्डर करूं जे वी-ग्रूव आ बेस कें पालना करयत छै, सुविधाक कें बीच परिवहन कें दौरान अहां कें निवेश कें सुरक्षा करयत छै.

अपन स्टोरेन ग्रेनाइट वी ब्लॉक कें देखभाल करनाय इ प्रथाक कें साथ सरल छै-सफाई धीरे सं, स्मार्ट ढंग सं संग्रहीत, आ हमर रखरखाव कें अनुकूल डिजाइन कें लाभ उठाऊं. हुनकऽ प्राकृतिक स्थिरता आरू परिशुद्धता के सुरक्षा करी क॑, आप सुनिश्चित करै छियै कि हर शाफ्ट संरेखण कार्य उच्चतम औद्योगिक मानक क॑ पूरा करै छै, ऑटोमोटिव असेंबली स॑ ल॑ क॑ एयरोस्पेस मेट्रोलॉजी तक । स्टोरेन कें इंजीनियरिंग पर भरोसा करूं कि समय कें परीक्षा मे ठाढ़ वी-फ्रेम कें वितरित करूं-कारण उचित देखभाल कें जटिल नहि होबाक चाही जखन परिशुद्धता गैर-बातचीत योग्य होयत छै.
