ऑप्टिकल समग्र छवि स्तर

1. 1.Application

ऑप्टिकल कम्पोजिट इमेज लेवल केरऽ व्यापक रूप स॑ प्रयोग सपाट सतह आरू बेलनाकार सतह केरऽ ढाल क॑ क्षैतिज दिशा स॑ मापै म॑ करलऽ जाय छै; मशीन टूल या ऑप्टिकल यांत्रिक उपकरण के स्लाइडवे या बेस के समतल नेस और सीधीपन के साथ-साथ उपकरण के स्थिति स्थापित करने के सहीता |

2. 2.तकनीक डेटा 10।

(1) प्रत्येक स्नातक मान: …0.01mm/m

(2) मैक्स मापन सीमा: …0~10mm/m

(3) भत्ता : …1mm/एक मीटर के भीतर… 0.01mm/m

पूर्ण माप रेंज के भीतर…0.02mm/m

(4) कार्य सतह पर समतल विचलन…0.0003mm/m

(5) आत्मा स्तर के प्रत्येक स्नातक मान…0.1mm/m

(6) कार्य सतह (एलडब्ल्यू): …165 48 मिमी

(7) यंत्र के शुद्ध वजन : …2kgs।

3.
4. 3.वादक संरचना 1.1.:

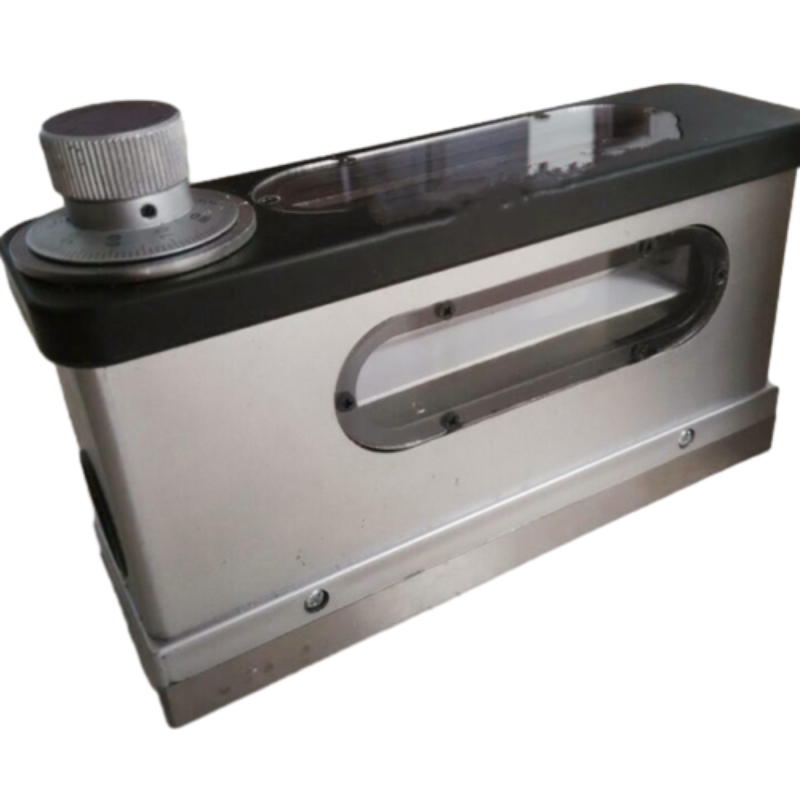

समग्र छवि स्तर मुख्य रूप स॑ निम्नलिखित भागऽ के रूप म॑ शामिल छै जेना कि माइक्रो एडजस्टिंग स्क्रू, नट, ग्रेजुएट डिस्क, स्पिरिट लेवल, प्रिज्म, मैग्निफाइंग ग्लास, लीवर के साथ-साथ सादा आरू वी कार्य सतह के साथ आधार भी ।

4. 4.कार्य सिद्धान्त:

समग्र छवि स्तर स्पिरिट लेवल कम्पोजिट म॑ हवा के बुलबुला छवि प्राप्त करै लेली प्रिज्म के उपयोग करै छै आरू पढ़ै के सटीकता बढ़ाबै लेली आवर्धित होय क॑ लीवर आरू माइक्रो स्क्रू संचरण प्रणाली के उपयोग करै छै ताकि पढ़ै के संवेदना बढ़ाबै छै । अतः यदि 0.01mm/m के ढाल के साथ कार्य टुकड़ा क॑ कम्पोजिट इमेज लेवल म॑ सही ढंग स॑ पढ़लऽ जाब॑ सकै छै(कंपोजिट इमेज लेवल म॑ आत्मा स्तर मुख्य रूप स॑ शून्य के संकेत करै के भूमिका निभाबै छै) ।

5. 5.संचालन विधि 10।:

मापने वाला कार्य टुकड़ा के कार्य सतह पर समग्र छवि स्तर रखें और मापने के कार्यक्षेत्र के ढाल टो हवा के बबल छवियों के अनचाही के कारण होता है; ग्रेजुएट डिस्क कें घुमाउ ता धरि ताबत धरि जे टो हवा कें बुलबुला छवि मेल खायत छै आ रीडिंग तुरंत भेट सकय छै. मापने वाला कार्यक्षेत्र के वास्तविक ढाल के गणना निम्नलिखित सूत्र द्वारा किया जा सकता है |:

वास्तविक ढाल=ढाल मान फुलक्रम दूरी डिस्क पढ़ने

लोमड़ी उदाहरण: डिस्क पढ़ब: 5 ढाल; जैसऽ कि ई समग्र छवि स्तर क॑ अपनऽ ढाल मान आरू फुलक्रम दूरी के साथ लोमड़ी म॑ डाललऽ गेलऽ छै, यानी ढाल मान छै: 0.01mm/m आरू Fulcrum दूरी: 165mm ।

त: वास्तविक ढाल=165 मिमी 5 0.01/1000=0.00825 मिमी

6.
7. 6.ऑपरेशन नोटिस 10।:

(1) उपयोग सँ पहिने तेल के धूल के गैसोलीन सँ साफ करू आ फेर शोषक गोज सँ साफ करू ।

(2) तापमान परिवर्तन के उपकरण पर बहुत प्रभाव पड़ैत अछि आ ताहि लेल त्रुटि स बचबाक लेल एकरा ताप स्रोत स अलग करय पड़त।

(3) माप के दौरान ग्रेजुएट डिस्क के घुमाउ जाबे तक टो के हवा के बुलबुला के छवि पूर्ण रूप स मेल नै भ जाय छै आ फेर सकारात्मक आ नकारात्मक दुनु दिशा पर रीडिंग लेल जा सकैत अछि |

(4) यदि उपकरण सही शून्य स्थिति में पाया जाता है, त ओकरा समायोजित कयल जा सकैत अछि; वाद्ययंत्र कें स्थिर टेबुल पर राखू आ ग्रेजुएट डिस्क कें घुमा क टो एयर बबल इमेज सेट करय कें लेल मेल खायत छै आ पहिल रीडिंग ए प्राप्त करय कें लेल; तखन वाद्ययंत्र के 180o स घुमाउ आ फेर ओकर मूल स्थान पर राखू। रा-रोटेट ग्रेजुएट डिस्क कें टो हवा कें बुलबुला कें मेल खायत दोसर रीडिंग बी प्राप्त करय कें लेल. अतः 1/2 (α +β ) यंत्र के शून्य विचलन है | ग्रेजुएट डिस्क पर तीन टा सहायक पेंच ढीला करू आ हाथ सं हाथ सं हल्का दबाउ; शून्य विचलन आ बिन्दु रेखा समग्र प्राप्त करबाक लेल डिस्क केँ 1/2 (α +β) सँ घुमाउ; अंतिम समय मे पेंच के जकड़ि दियौ।

(5) काजक बाद उपकरणक कार्य सतह केँ साफ आ अम्ल मुक्त, निर्जल, एंटीरस्ट तेल आ एंटीरस्ट पेपर सँ लेपित करय पड़त; एकरा लकड़ीक डिब्बा मे राखि दियौ आ फेर साफ सूखा जगह पर राखि दियौ ।
